一，客户检测需求

      检测LCD屏尺寸：331.34mm*207.09mm，检测最小缺陷尺寸：0.02mm2

　　二、液晶屏幕 LCD屏质量检测系统方案详细设计

　　针对LCD屏检测，采用线阵相机配合条形光源，扫描可以判断。

　　机器视觉检测流程设计：

　　1、将液晶屏幕 打开成180°，将LCD屏水平放置在载物台上;

　　2、开始检测：载物台移动，相机开始采集图像;

　　3、采集结束后，载物台复位;

　　4、检测软件：分析LCD屏质量情况;

　　5、根据分析结果给出产品的Good、NG评判结果;

　　6、操作员：根据结果进行分仓操作和复检操作;

　　3.1、液晶屏幕划痕污点视觉检测算法实现原理

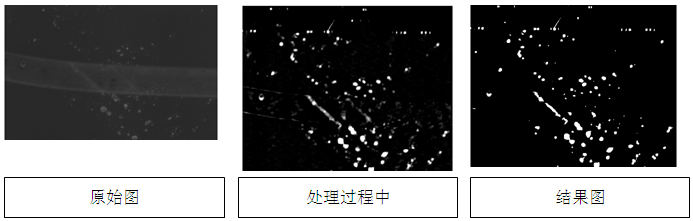

　　A)视觉检测异常之黑点

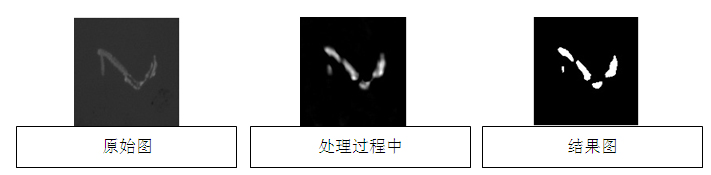

　　B)视觉检测异常之异物

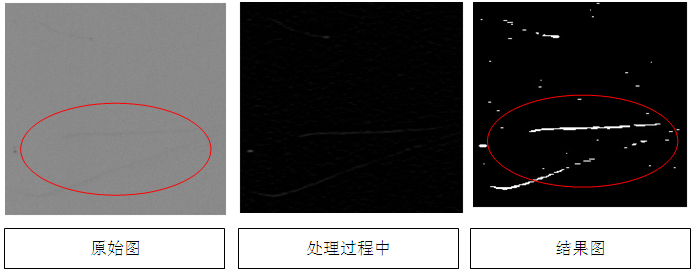

　　C)视觉检测异常之划伤

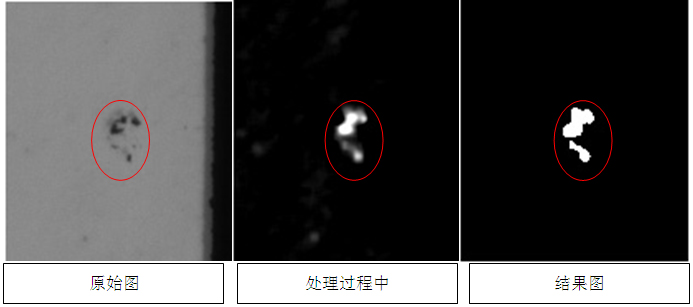

　　D)视觉检测异常之气泡

　　E)视觉检测异常之异物

　　结论：划痕与污点、边缘与印痕、崩边缺陷定位检测，轮廓追踪和分析，3个像素深度可检测
