机器视觉相机USB3.0数字相机及千兆网口相机特点?如何选择?

产品详情

  机器视觉相机的目的是将通过镜头投影到传感器的图像传送到能够储存、分析和(或者)显示的机器设备上。

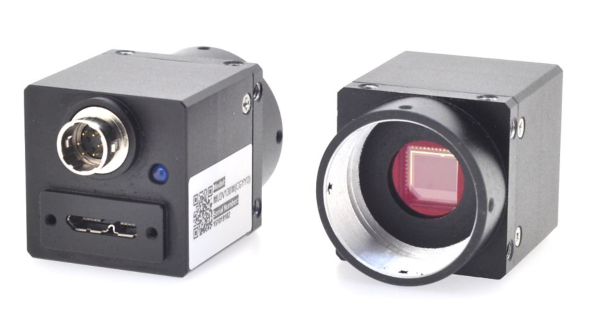

  一、USB3.0数字相机特点:

  1、120 万至 1400 万像素 20 余款 黑白/彩色工业相机

  2、全局曝光系列 120 万@60 帧/秒;130 万@60 帧/秒;130 万@150 帧/秒;200 万像素@60 帧/秒;230万@40 帧/秒;230 万@80 帧/秒;500 万@35 帧/秒;

  3、卷帘曝光系列 500 万@14 帧/秒;640 万@30 帧/秒;1000 万@14 帧/秒;1200 万@14 帧/秒;1400万@12 帧/秒;

  4、FPGA+32Mb 硬件帧缓存,保证图像不丢帧,多台同步采集

  5、支持硬件白平衡、色彩校正、LUT 查找表、GAMMA 查找表

  6、MircoUSB3.0 5Gb/s 高速带宽接口,即插即用,无需外接供电,支持 USB3 VISION 标准;

  7、支持 GPIO 光耦隔离外触发,外触发延时设置不影响采集帧速;

  8、统一 API 软件开发包函数接口,支持 C、C++、C#、VB、LABVIEW、OPENCV、MIL、HALCON 等语言开发;

  9、驱动支持 Windows 10/8/7/2000/XP 32&64 位系统; 10、CNC 加工高精度铝合金外壳,体积 29x29x30mm,重量 35g

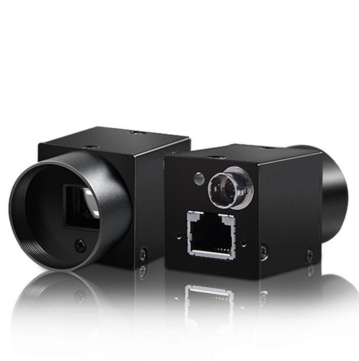

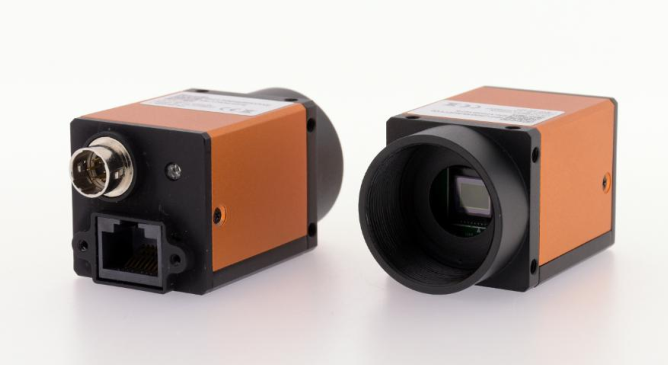

  二、千兆网口相机特点:

  1.千兆网接口,使用超5类网线最远可传输100米;

  2.支持120万至500万像素黑白/彩色工业相机; 全局曝光系列120万@60帧/秒,130万@60帧/秒,200万像素@50帧/秒;

  3.滚动曝光系列500万@14帧/秒; GigEVision协议,兼容LABVIEW、HALCON、VISIONPRO等第三方机器视觉软件

  4.支持AOI、曝光调节、增益调节、GPIO光耦隔离外触发;

  5.支持连续触发采集、软触发采集、外触发采集;

  6.CNC加工高精度铝合金外壳,体积29x29x37.5mm;

  7.12V外接供电,功率<3w。


  如何选择机器视觉相机,今天四元数数控就教大家如何选择

  相机的选取是设计机器视觉系统极关键的一步,首先明确需求:

  第一、要先确定检测产品的精度要求。

  第二、要确定相机要看的视野大小。

  第三、要确定检测物体的速度。

  第四、要确定是动态检测还是静态检测。

  然后确定硬件类型

  1、相面像素大小的确定:

  市面上的软件精度一般都是基本上没有误差的也就是人们所说的亚像素,但虽软件没有误差,但硬件的误差是不可避免的,所以市场上的机器视觉系统一般都保证在误差为一个像素,所以我们得到如下计算公式:精度=视野(长或宽)÷相机像素(长或宽),有了以上公式我们又有了第一和第二个需求就不难确定相机的像素大小了。假设视野为10mm,精度要求为0.02mm,那么相机的像素=10÷0.02=500像素,那就只需要30万(640*480)像素的相机就可以了。

  2、相机传输方式的确定:

  市面上的相机传输方式有:

  1) 模拟相机(PCI采集卡), 对速度要求不高可选择,优点:稳定,性价比高 缺点:帧率低,一般只能达到25帧—30帧。

  2)USB接口相机, 系统只用到单个相机的可先择,要求高速的时候可先择,优点:不需要占PCI插槽,帧频高,性价比高 缺点:占系统CPU。

  3)1394接口相机,系统用到多个相机的时候可先择,要求高速的时候可先择,优点:不占系统CPU,帧频高, 缺点:占PCI插槽,价格昂贵。

  3、相机的触发方式的选择:

  1)连续采集模式 对静态检测可选择,产品连续运动不能给触发信号的可选择。

  2)软件触发模式 对动态检测可选择,产品连续运动能给触发信号的可选择。

  3)硬件触发模式 对高速动态检测可选择,产品连续高速运动能给触发信号的可选择。
